تفاصيل المنتج:
|
عدد الموصلات :: | ≥ 10 | ألياف الكابلات البصرية:: | G652 / G655 / G657 |
---|---|---|---|
نوع الكابل البصري:: | وضع المعطي | Min. دقيقة. tensile load: حمل الشد:: | 500 نيوتن (قصير الأجل) ، 600 نيوتن (طويل الأجل) |
وزن الكابل البصري:: | 67 كجم / كم | عدد الألياف البصرية:: | 2-24 كور |
درجة حرارة التشغيل:: | -40 ~ + 60 ℃ | تطبيق الكابلات البصرية:: | مجرى هواء ، دفن مباشر |
تسليط الضوء: | 67 كجم / كم كابل الألياف البصرية,كابل الألياف البصرية G657,كابل الألياف البصرية الخارجي GYXTW |

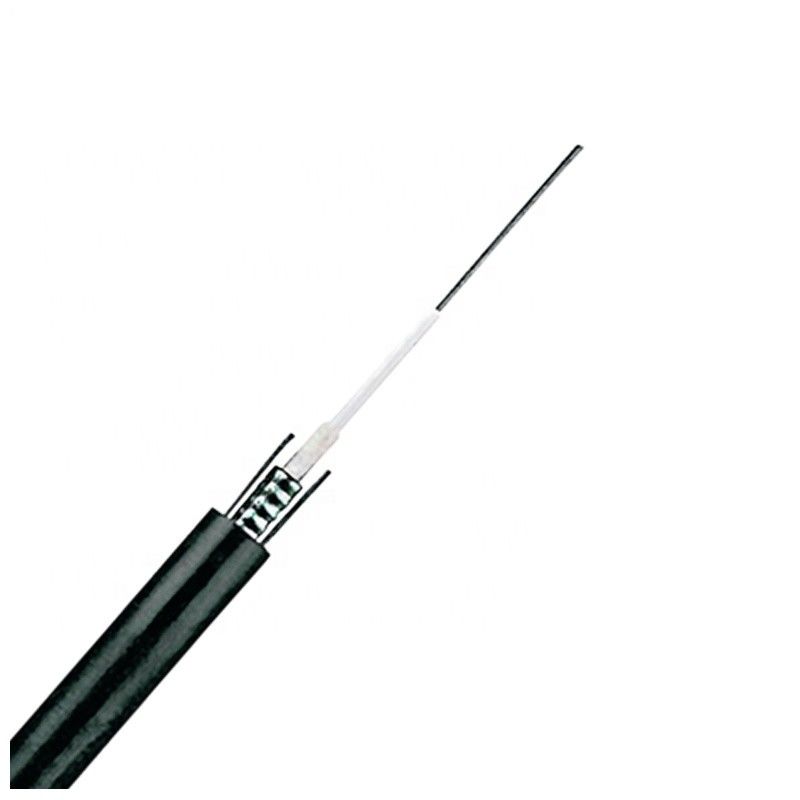

كابل الألياف GYXTW في الهواء الطلق أنبوب فضفاض مصنع كابل الألياف البصرية Gyxtw G652D Fiber
2 ~ 24 Core Single Mode & Multimode خارجي GYXTW كابلات الألياف البصرية
وصف

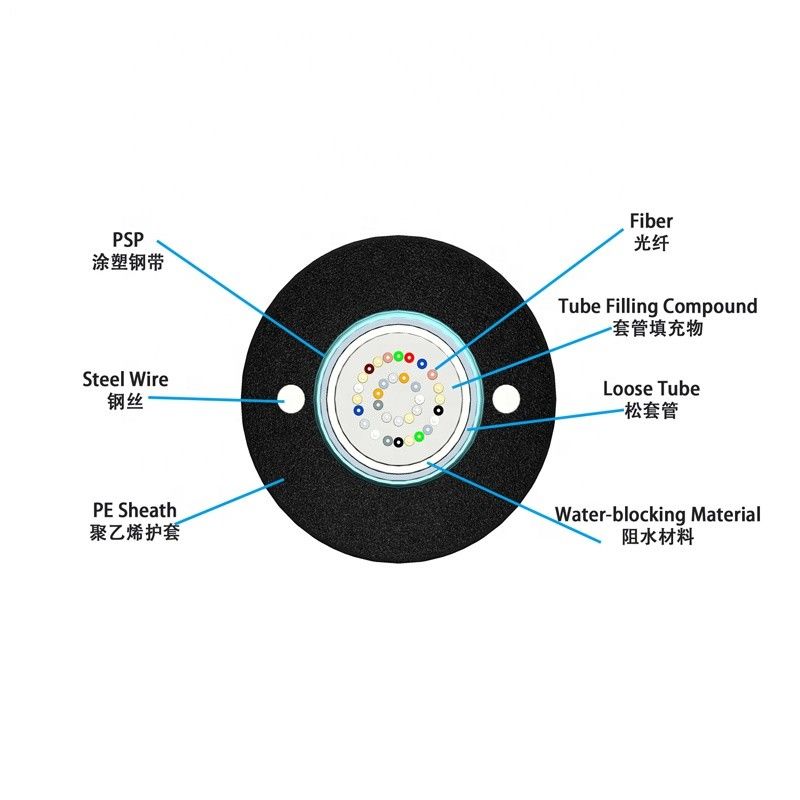

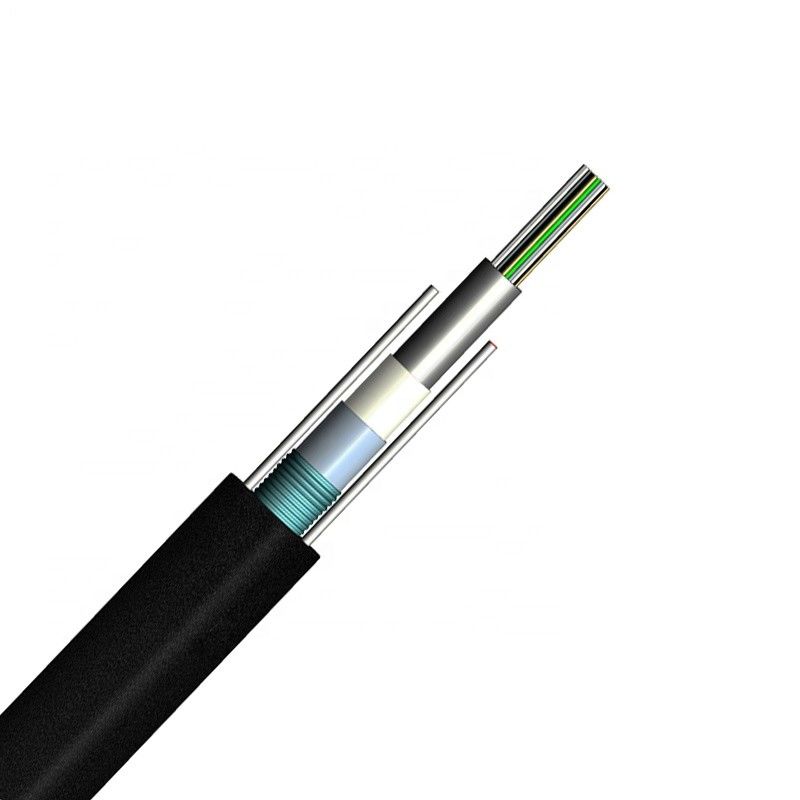

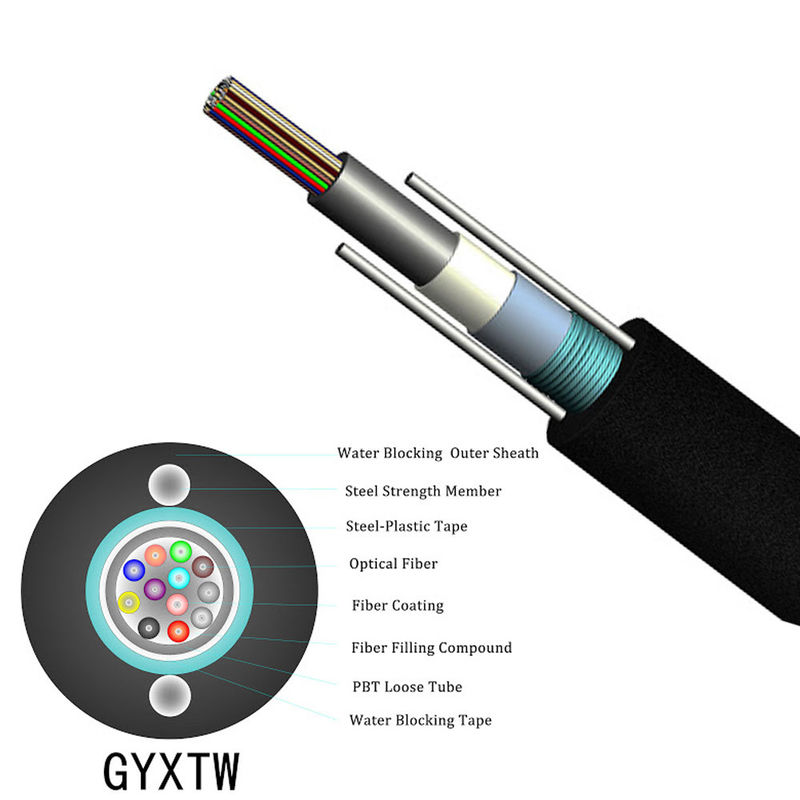

يتم وضع الألياف التي يبلغ حجمها 250 ميكرومتر في أنبوب فضفاض مصنوع من بلاستيك عالي الجودة.تمتلئ الأنابيب بمركب تعبئة مقاوم للماء.الأنبوب ملفوف بطبقة PSP طوليا.بين PSP والمواد المانعة لتسرب الماء يتم تطبيقها للحفاظ على الكبل مضغوطًا ومقاوم للماء.يتم وضع اثنين من الأسلاك الفولاذية المتوازية على جانبي الشريط الفولاذي.يتم وضع الأسلاك الفولاذية المتوازية على الشريط الجانبي.تم استكمال الكابل بغلاف بولي إيثيلين (PE).
سمات
أداء ميكانيكي ودرجة حرارة جيدة
أنبوب فضفاض عالي القوة مقاوم للتحلل المائي
مركب تعبئة الأنبوب الخاص يضمن حماية حرجة للألياف
مقاومة السحق والمرونة
PSP يعزز مقاومة الرطوبة
اثنان من الأسلاك الفولاذية المتوازية تضمن قوة الشد
قطر صغير وخفيف الوزن وتركيب ودود
درجة حرارة التخزين / التشغيل: -40 درجة مئوية ~ + 70 درجة مئوية
طلب
صالحة للاستعمال في مجرى الهواء
معلمة الألياف
لا. | العناصر | وحدة | تخصيص | |
G.652D | ||||
1 | وضع قطر المجال | 1310 نانومتر | ميكرومتر | 9.2 ± 0.4 |
1550 نانومتر | ميكرومتر | 10.4 ± 0.5 | ||
2 | قطر الكسوة | ميكرومتر | 124.8 ± 0.7 | |
3 | تكسية غير دائرية | ٪ | ≤0.7 | |
4 | خطأ تركيز الكسوة الأساسية | ميكرومتر | ≤0.5 | |
5 | قطر الطلاء | ميكرومتر | 245 ± 5 | |
6 | طلاء غير دائري | ٪ | ≤6.0 | |
7 | خطأ تركيز طلاء الكسوة | ميكرومتر | ≤12.0 | |
8 | الطول الموجي لقطع الكابل | نانومتر | λcc≤1260 | |
9 | التوهين (حد أقصى) | 1310 نانومتر | ديسيبل / كم | ≤0.36 |
1550 نانومتر | ديسيبل / كم | ≤0.24 |
معلمات الكابل
العناصر | تحديد | |
عدد الألياف | 2 ~ 24 | |
ألياف طلاء ملونة | البعد | 250 ميكرومتر ± 15 ميكرومتر |
اللون | أزرق ، برتقالي ، أخضر ، بني ، رمادي ، أبيض | |
أنبوب فضفاض | البعد | 2.10 مم ± 0.05 مم |
مادة | PBT | |
اللون | طبيعي | |
عضو قوة | قطر الدائرة | 1.0 ملم |
مادة | صلب | |
الغلاف الخارجي | البعد | 8.0 مم ± 0.1 مم |
مادة | PE | |
اللون | أسود |
الخصائص الميكانيكية والبيئية
العناصر | توحد | تحديد |
Tensio (طويل الأمد) | ن | 600 |
التوتر (قصير الأجل) | ن | 1500 |
سحق (طويل الأجل) | N / 10 سم | 300 |
سحق (قصير الأجل) | N / 10 سم | 1000 |
دقيقة.نصف قطر الانحناء (ديناميكي) | مم | 20 د |
دقيقة.بيند الشعاع (ثابت) | مم | 10 د |
درجة حرارة التثبيت | ℃ | -20 ~ + 60 |
درجة حرارة التشغيل | ℃ | -40 ~ + 70 |
درجة حرارة التخزين | ℃ | -40 ~ + 70 |
المقياس التقني
عدد الألياف | قطر الكابل (مم) | وزن الكابل (كجم / كم) |
قوة الشد قصيرة طويلة مصطلح (ن) |
مقاومة السحق قصيرة طويلة مصطلح (N / 100mm) |
الانحناء نصف قطر ثابت / ديناميكي (مم) |
2 ~ 12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10 د / 20 د |
14 ~ 24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10 د / 20 د |
خصائص الإرسال | |||||
ع 652 | ع 655 | 50/125 ميكرومتر | 62.5 / 125 ميكرومتر | ||
ماكس توهين (ديسيبل / كم) (+ 20 ℃) |
850 نانومتر | 3.0 | 3.3 | ||
1300 نانومتر | 1.0 | 1.0 | |||
1310 نانومتر | 0.36 | 0.4 | |||
1550 نانومتر | 0.24 | 0.23 | |||
الطول الموجي لطيف الكابل (نانومتر) | ≤1260 | ≤1450 |
التعبئة والشحن
نوع الكابل | طول الاسطوانة (كم) | حجم الاسطوانة / الكرتون (سم) | الوزن الإجمالي / الشركة التونسية للملاحة (كلغ) | KMs / 20 قدمًا |
GYXTW 2 ~ 12F | 2 | 70 * 70 * 60 | 160 | 144 |
التعليمات
س 1: هل أنت شركة تجارية أو مصنع؟
نحن شركة تصنيع محترفة تنتج كبل اتصال ، مثل UTP / FTP / SFTP cat5 ، cat5e ، cat6 ، cat7 ، سلك التصحيح ، الكابل المحوري ، كابل الطاقة ، إلخ.عندما تكون في رحلة إلى الصين ، لا تتردد في الاتصال بنا لاصطحابك في المطار والترحيب بزيارة مصنعنا.
Q2: لماذا تختار لنا؟ ما هي ميزتك؟
تأسس مصنعنا في عام 2011 ، ويقع في منطقة باييون بمدينة دونغقوان.أنتج كابلات متنوعة لأكثر من 9 سنوات من الخبرة ، يمكنك الحصول على منتجات مضمونة الجودة وتجربة شراء ممتازة منا!
منتجات ذات جودة عالية: مواد خام عالية الجودة
سعر تنافسي: سعر المصنع
خدمة OEM: عرض وترحيب خدمة OEM
خدمة مدروسة: استجابة سريعة خلال 24 ساعة
وقت التسليم السريع: خطة إنتاج صارمة وتاريخ التسليم.
Q3: هل تقبل طلب العينات؟
نعم ، أنتم مدعوون لوضع عينة من أجل اختبار الجودة والخدمات العالية التي نقدمها.
Q4: وقت التسليم؟
1 * 20'GP: في غضون 10 أيام بعد استلام الإيداع.
1 * 40'GP: في غضون 12 يومًا بعد استلام الإيداع.
1 * 40'HQ: في غضون 15 يومًا بعد استلام الإيداع.
بالنسبة لبنود المخزون ، يومين فقط لوقت التسليم.
س 5: مصطلح الدفع؟
T / T ، ويسترن يونيون ، Money Gram ، Paypal ، إلخ.
